不銹鋼組合焊接式水箱

結構示意圖

基礎技術要求：

1、條形基礎中心間距500或1000mm

2、基礎高度300-500mm(用戶自定)

3、基礎混凝土，寬度250mm

4、條形基礎兩端比水箱各長出100-150mm

安裝示意圖

永不生銹：用優質食品級不銹鋼板材，徹底阻斷太陽光照射，不滋生藻類，任何時候都保持水質清潔。

永不滲漏：獨特的結構設計，現場焊接組合，嚴格的檢漏工藝，徹底防止?jié)B漏現場的發生。

重量輕，價格適中：沖壓成形，耗材少、強度高，重量僅為普通水箱的三方之一，先進的沖壓工藝，降低板材成本，價格與碳鋼水箱接近。

任意組合：外形到容量隨意組合?？蓾M足任何設計要求。現場安裝無特殊要求，可提供維護保養服務

外形美觀：壓工藝，結構合理，外形線條流暢，整體美觀大方。

保溫服務：箱體完全吻合的保溫板塊，整體覆蓋于箱體表面，美觀實用，保溫效果良好。

水箱設計制作檢驗標準

水箱按02S101《矩形給水箱》和本公司不銹鋼不箱《企業產品標準》Q/（PY）GZLK-2006進行設計制作檢驗，衛生標準參照GB9684《不銹鋼食品容器衛生標準》、GB17219《生活飲水輸配水設備及防護材料的安全評價規范》

應用范圍

建筑行業生活及消防給水、各種場合的儲水池、工礦企業的生產、生活給水、其它類型的介質容器、各種類型的循環水、冷卻水、熱水供應系統

選用材料

根據貯液的性質和使用環境選用不同的食品級不銹鋼板材（SUS304、SUS316、SUS444等）以保證容器的安全使用、鋼板經油壓機模壓制成1000mmx1000mm或1000mmx500mm的標準板塊，現場采用氬弧焊焊接而成焊絲選用ER308，H0Cr21Ni10不銹鋼焊絲，焊縫表面經酸洗鈍化處理，確保焊縫經久耐用不腐蝕，底盤采用熱浸鋅Q235-A碳素鋼鋼。

水箱附件

按用戶中提供的設計圖配套的附件：進水管、出水管、溢流管、排污管、通氣孔、人孔和內外扶梯；生活與消防并用的水箱內，為保證消防用水的儲備量而增設的生活出水虹吸管；特殊水箱的金屬防蟲網防波筒等。按訂貨合同配置的附件：進水管水流出口的液壓水位控制閥或浮球閥等；水箱液位與水泵聯鎖時，箱內安裝的水位控制器等。

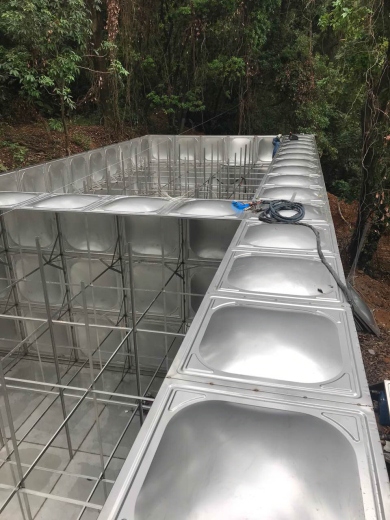

水箱施工

由專業技術現場鎢極氬弧焊接，水箱的四周應有不小于500mm的檢修空間，水箱頂面至屋頂有不小于400mm的空間，并確保施工現場整潔干凈。

水箱保溫

采用聚脂發泡方式在水箱夾層灌注50mm聚胺脂發泡保溫或按用戶要求的保溫方式保溫。

水箱驗收

關閉出水閥和排水閥，打開水閥，注滿水后三小時無滲漏及異常變形為合格。

水箱訂貨

建議在充分接觸水箱產品及應用場合的基礎上達成訂貨協議，以便我們更準確了解用戶的要求，更好地為用戶服務。

使用說明

水箱試水無滲漏后，打開排水閥放水，沖洗水箱內部，排盡積水，關閉排水閥，注水至設計水位即可正常使用，使用過程應定期用藥物高壓水沖洗水箱內部，保證水質清潔，長期放置重新注水時，應檢查各部位是否正常。

水箱選用

水箱采用標準水箱板拼接焊接，水箱板有1000x1000 1000x500和500x500三種，具體選用見組合式水箱選用表。

說明：水箱容積還可以根據用戶需要加大、長、寬、高尺寸也可以根據空間大小調整，優選尺寸為500的倍數。

水箱選用表說明

1、產品可根據需要任意組合，超大容量或超高水箱另行設計。

2、有效容積計算水位有效高H=高-150或根據設計調整。

3、水箱外形尺寸不含扶梯，人孔及出水口尺寸。

4、特殊規格水箱可按平面圖或現場勘測由我司專業工程師負責設計。

5、上述參數為冷水箱，如為保溫水箱，則采用聚氨酯發泡方式在水箱夾層灌注50mm聚氨酯發泡保溫，水箱的外形尺寸長、寬、高需增加100mm。

水箱選用表
